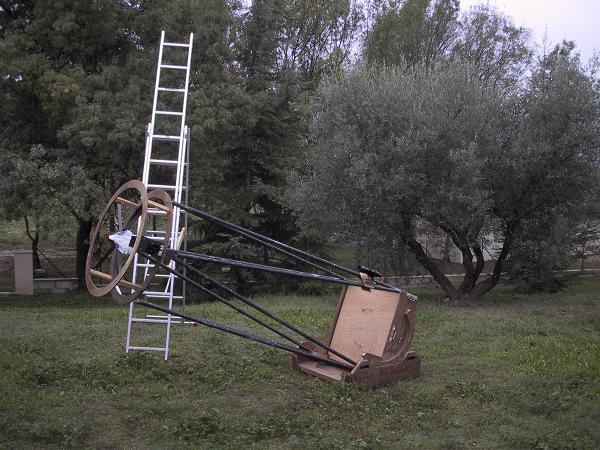

En septembre
2001, j'ai eu la possibilité de racheter le Dobson de 760
mm de Vincent Le Guern, qui était alors engagé dans la
construction d'un nouveau Dobson de 800 mm !
A commencé alors une longue phase de maturation et de calculs pour
imaginer comment je pourrais reconstruire cet instrument afin d'accroître
sa rigidité et, dans un second temps, de l'automatiser selon les
principes de Mel Bartels.
Voici quelques schémas qui retracent l'évolution de mes choix
au fil de l'hiver 2001-2002 avec, pour donner l'échelle, le schéma
du Dobson de 406 que j'ai construit
en 1999.
Sur la page suivante, vous trouverez les photos
des premières étapes de la réalisation...
 |
 |
|
|

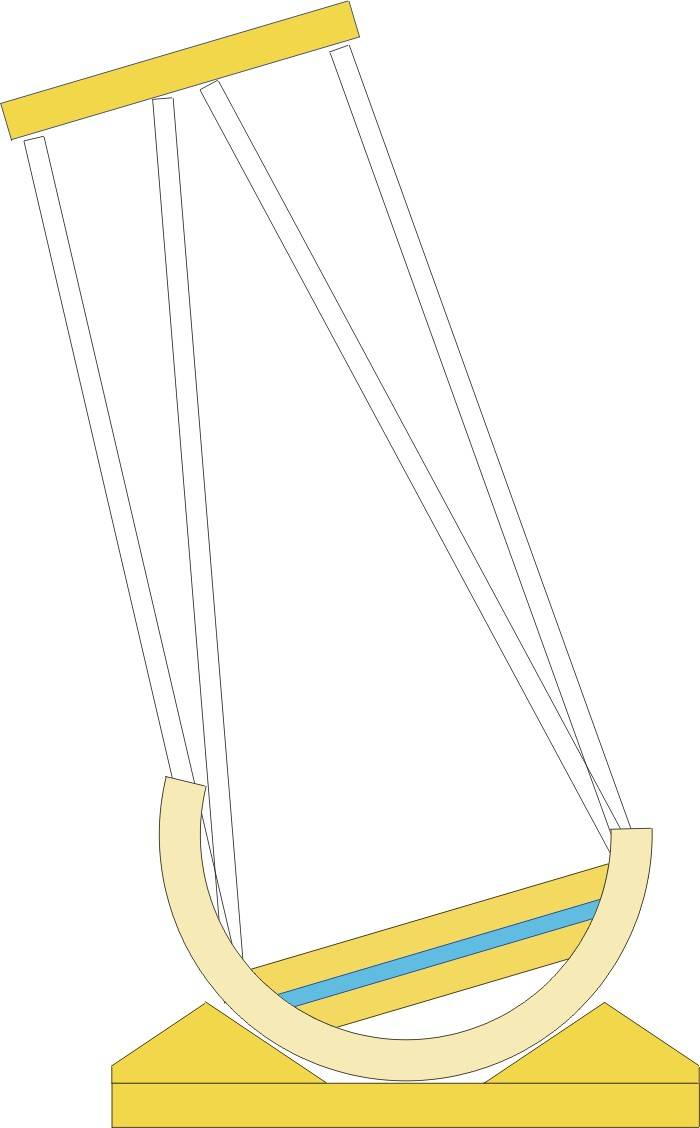

Esquisse inspirée du Dobson de 760 de Steven Overholt |

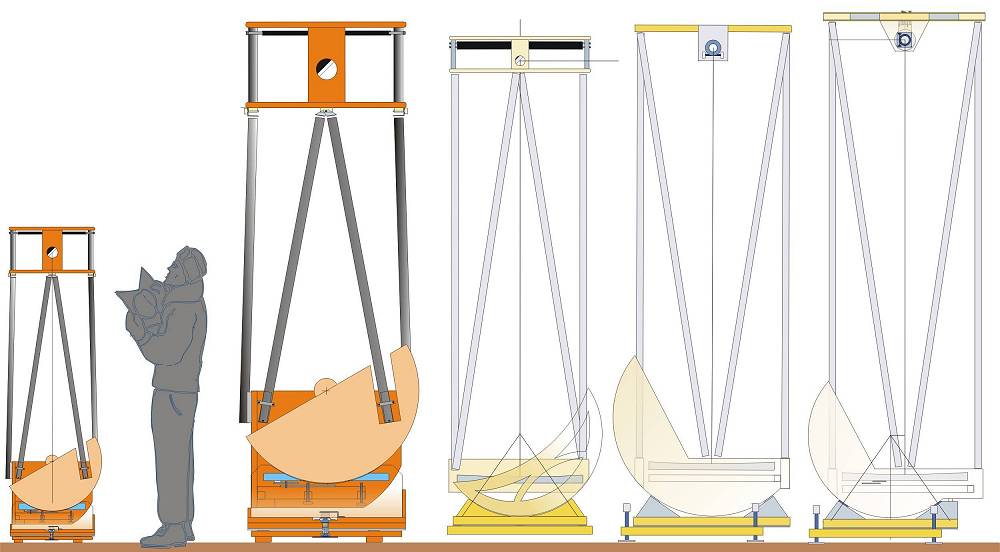

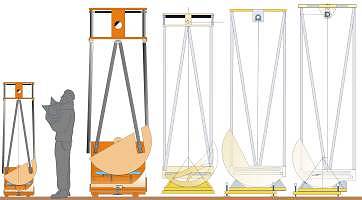

Évolution
du projet à partir du Dobson de 406 de type Obsession,
puis d'une réflexion sur les Dobson
ultralight et enfin sur les Dobson réalisés en composite contreplaqué+polystyrène.
Après discussions et hésitations, car je n'étais
pas sûr de maîtriser toutes les techniques de construction,
j'ai opté pour ce dernier type de monture, qui est également
celui retenu depuis longtemps par Frédéric
Géa pour ses Dobsons de 560
et 800 mm, et par
Vincent Le Guern pour son nouveau Dobson de 800 mm. |
|
 |
 |
|
|

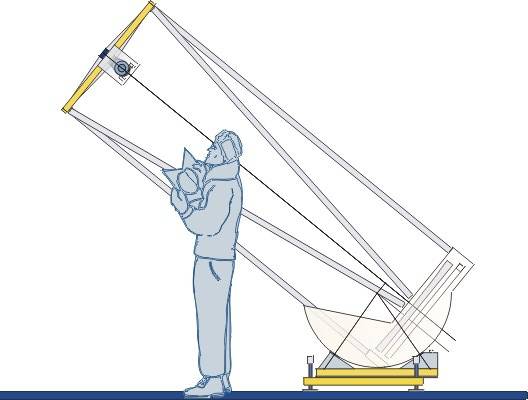

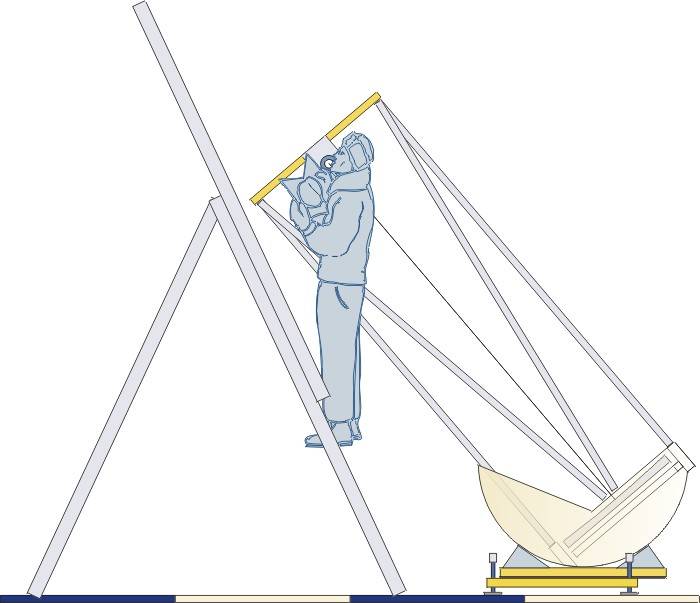

Voilà
qui donne une idée des dimensions de l'instrument par rapport
à un utilisateur moyen de 1,80 m...
|
Il est clair que l'achat d'une grande échelle devenait une priorité ! |
|
 |
 |
|
|

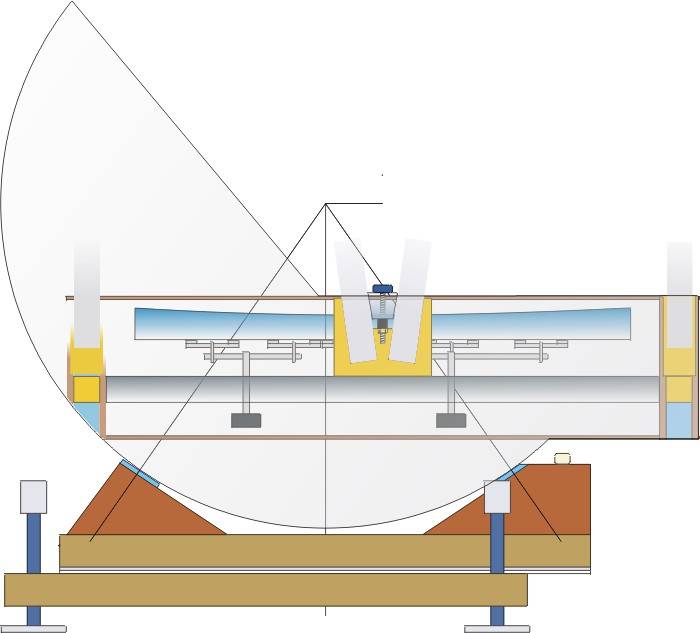

Voici
l'état final de ma réflexion sur la base de l'instrument.
Le diamètre du palier est de 1000
mm. |

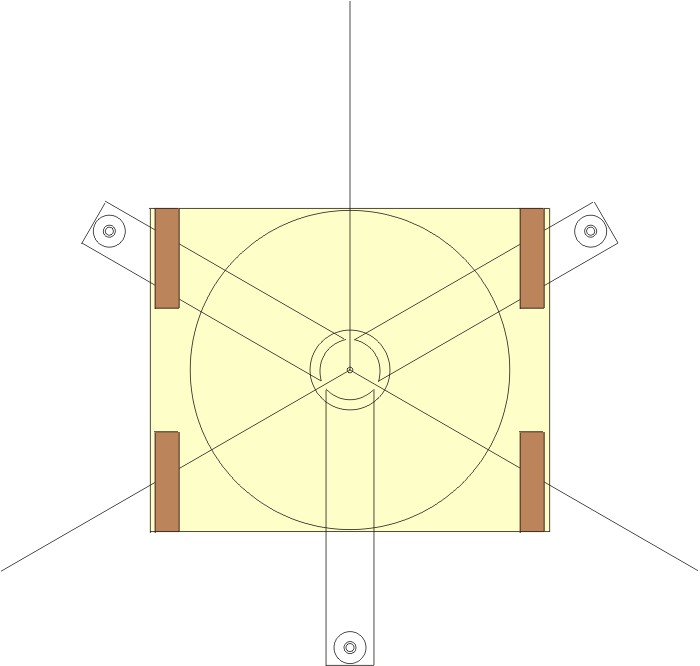

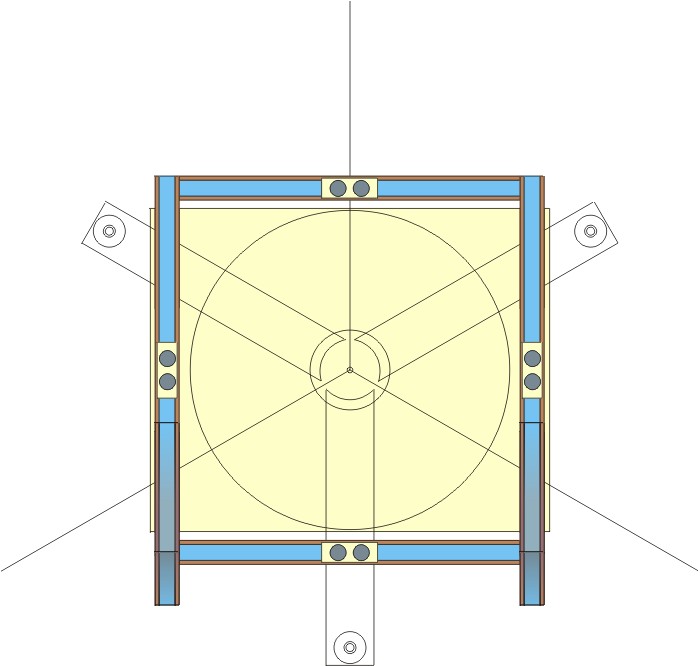

La
base de l'instrument.
|
|
 |
 |
|
|
La
boîte du miroir en composite contreplaqué-polystyrène
(épaisseur 10+40+10 mm) posée sur la base. Remarquez les
points de fixation des 8 tubes alu de 40 mm sur les quatre côtés

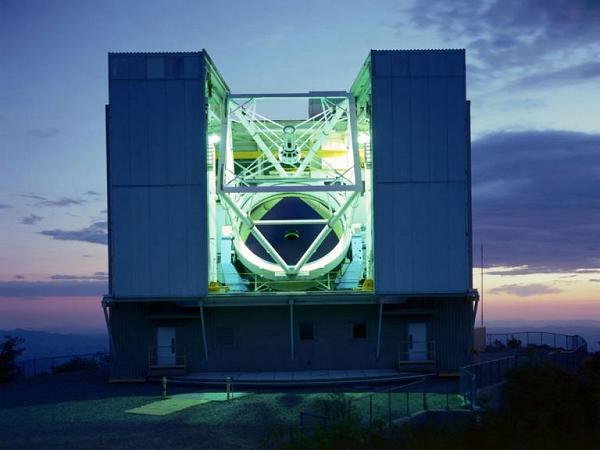

de la boîte. J'ai suivi la réflexion des ingénieurs
du 6500 mm du MMT... et de Frédéric
Géa et j'ai inversé les "triangles" dessinés
par les tubes, ce qui modifie l'emplacement des points de fixations
sur la boîte et sur la cage porte secondaire.
|

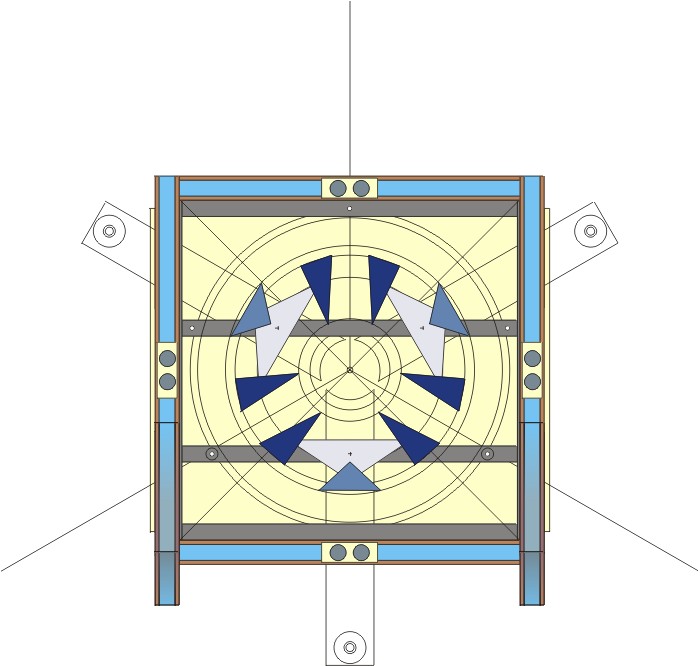

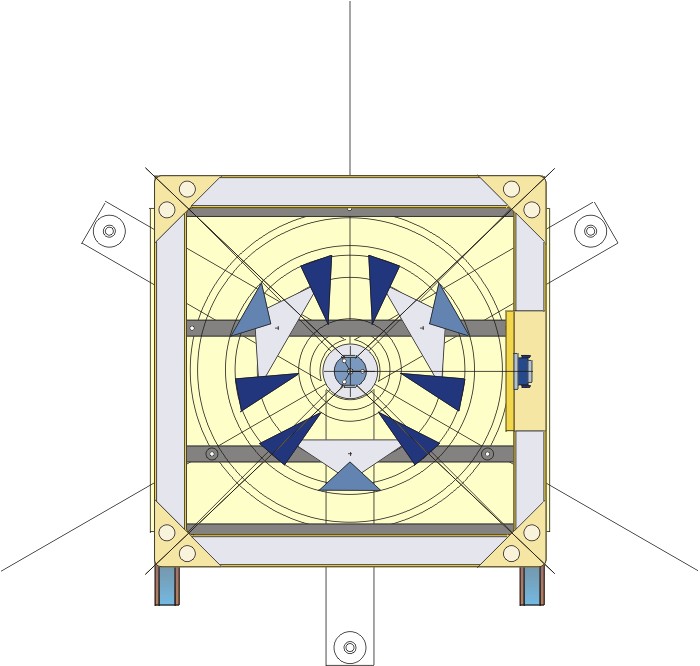

Intégration
du barillet dans la boîte du miroir.
|
|
 |
 |
|
|
Positionnement
de la cage porte secondaire carrée.
|

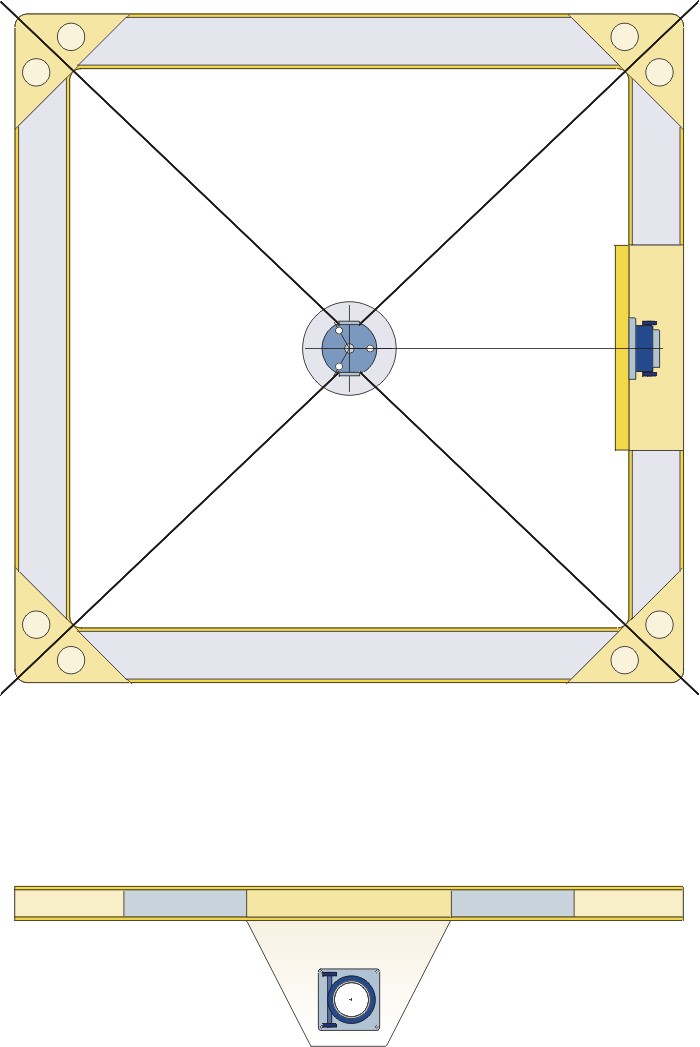

La
cage porte secondaire, l'araignée et le porte oculaire. Là
aussi, il s'agit d'un composite contreplaqué - polystyrène
(5+40+5 mm) avec renforts dans les angles pour les attaches des pattes
de l'araignée.
|
|
 |
 |
|
|

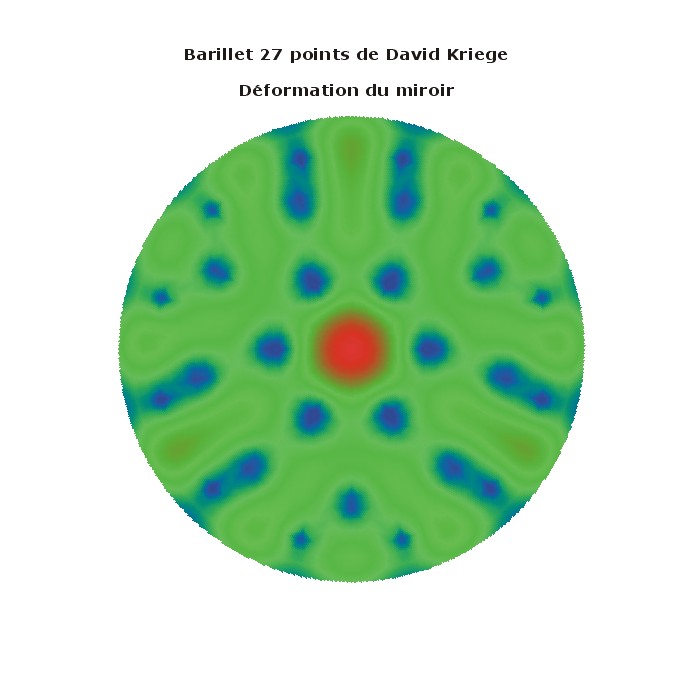

Étude
de la déformation du miroir sur un barillet 27 points de type
Kriege.
|
Barillet
directement calculé à partir du livre
de David Kriege.
|
|
 |
 |
|
|

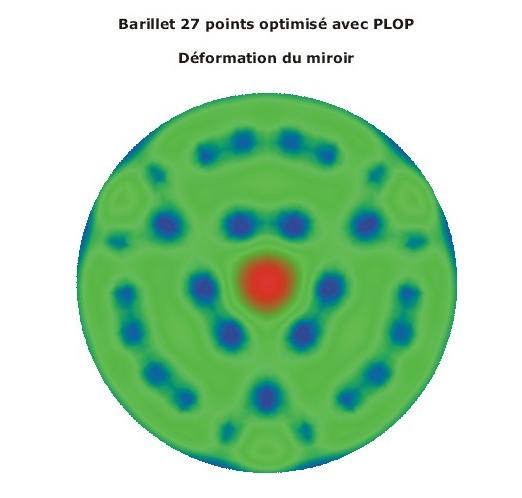

Optimisation
de la position des 27 points avec le logiciel PLOP.
|

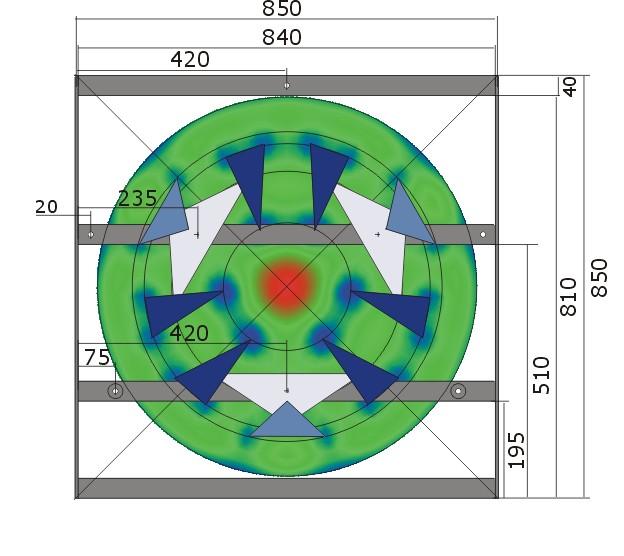

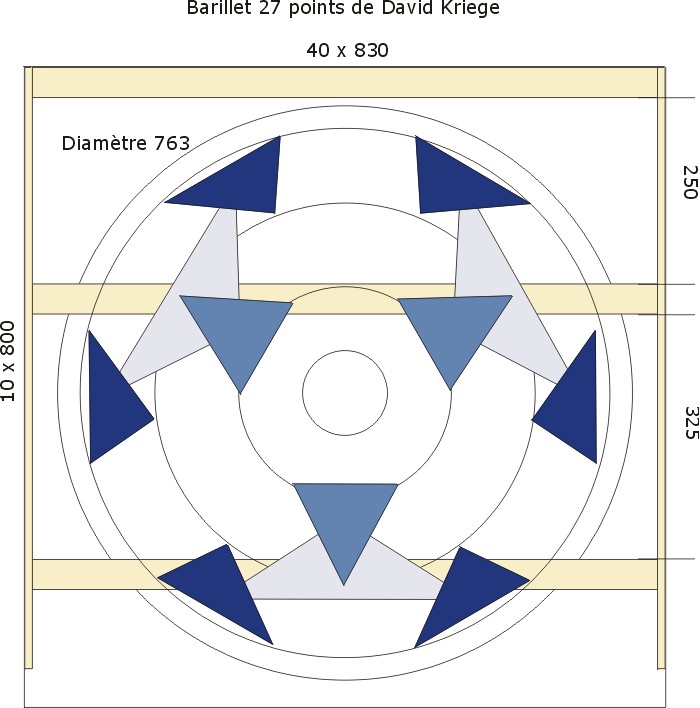

Le
barillet définitif avec l'adaptation
des dimensions et des positions des triangles. Les images de
la réalisation, cliquez ici...
|
